Hướng Dẫn Tính Toán Công Suất Điện & Thiết Kế Hạ Tầng Cho Hệ Thống Lò Nướng Bánh Công Nghiệp

Khi bắt tay vào xây dựng xưởng bánh hoặc mở rộng quy mô sản xuất, việc chọn mua lò nướng chỉ mới là một nửa chặng đường. Bài toán phức tạp và tốn nhiều chi phí phát sinh nhất thường nằm ở hạ tầng kỹ thuật điện lực (M&E). Hệ thống lò nướng bánh công nghiệp (lò sàn, lò đối lưu, lò xoay) luôn là nhóm thiết bị tiêu thụ điện năng lớn nhất trong toàn bộ xưởng bánh.

Nếu không được tính toán công suất tổng và thiết kế hạ tầng điện chuẩn xác ngay từ giai đoạn bản vẽ, xưởng bánh của bạn rất dễ đối mặt với các nguy cơ: nhảy CB toàn bộ hệ thống khi vào ca sản xuất cao điểm, sụt áp làm hỏng bo mạch điện tử, hoặc thậm chí là nguy cơ cháy nổ do quá tải dây cáp.

Trong bài viết này, IQL sẽ hướng dẫn bạn từng bước tính toán công suất tiêu thụ điện, chọn thiết bị bảo vệ và thiết kế hạ tầng điện đạt chuẩn cho hệ thống lò nướng bánh công nghiệp.

1. Xác Định Tổng Công Suất Điện Tiêu Thụ Của Hệ Thống Lò Nướng

Bước đầu tiên là lập danh mục và tính toán tổng công suất tiêu thụ (P_tổng) của toàn bộ dàn lò nướng dự kiến lắp đặt.

A. Bảng công suất tham khảo của các dòng lò nướng công nghiệp phổ biến:

B. Công thức tính tổng công suất đỉnh:

P_lò= P_Lò 1+ P_Lò 2 + ........ + P_n

Ví dụ thực tế: Một xưởng bánh ngọt & bánh mì quy mô vừa sử dụng:

• 1 Lò sàn 3 tầng 6 khay Softmill (22 kW)

• 1 Lò đối lưu 10 khay Softmill (16.5 kW)

=> Tổng công suất tiêu thụ riêng cho lò nướng: P_tổng = 22 + 16.5 = 38.5 kW.

2. Hướng Dẫn Tính Dòng Điện Định Mức (I) Để Chọn Cáp Điện & Aptomat (CB)

Sau khi có tổng công suất, bạn cần tính dòng điện chạy qua hệ thống để chọn đúng tiết diện dây dẫn và Aptomat bảo vệ. Với thiết bị công nghiệp công suất > 10 kW, bắt buộc phải sử dụng nguồn điện 3 pha (380V/50Hz).

A. Công thức tính dòng điện 3 pha (I - Ampe):

I = P / (√3 × U × cosφ)

Trong đó:

• I: Dòng điện (Đơn vị: Ampe - A)

• P: Công suất tiêu thụ (Đơn vị: Oát - W)

• √3: Căn bậc hai của 3 (xấp xỉ 1.732)

• U: Điện áp dây (Đơn vị: Vôn - V, ví dụ điện 3 pha ở Việt Nam thường là 380V)

• cosφ: Hệ số công suất (thường dao động từ 0.8 đến 0.95 tùy thiết bị)

Áp dụng ví dụ trên (38.5 kW = 38,500 W):

I = 38500 / (1.732 × 380 × 0.95) ≈ 61.6 Ampe (A)

B. Quy tắc chọn Aptomat (CB/MCCB) tổng:

Aptomat tổng chọn cho cụm lò nướng phải chịu được dòng điện định mức và có hệ số an toàn 1.2 - 1.25 để tránh bị nhảy do dòng khởi động:

I_CB = I_tính toán × 1.25 = 61.6 × 1.25 = 77 A

-> Lựa chọn: Chọn Aptomat MCCB 3 Pha có dòng định mức 80A hoặc 100A.

3. Lựa Chọn Tiết Diện Cáp Dẫn Điện

Việc chọn sai (dùng dây cáp quá nhỏ) sẽ làm dây bị nóng chuyển màu, chảy vỏ cách điện PVC và nguy cơ chập cháy cực kỳ cao.

Bảng tra cứu tiết diện cáp đồng (Cu/PVC/XLPE) cấp nguồn cho lò nướng 3 pha:

4. Những Tiêu Chuẩn Kỹ Thuật Bắt Buộc Khi Thiết Kế Hạ Tầng Điện Xưởng Bánh

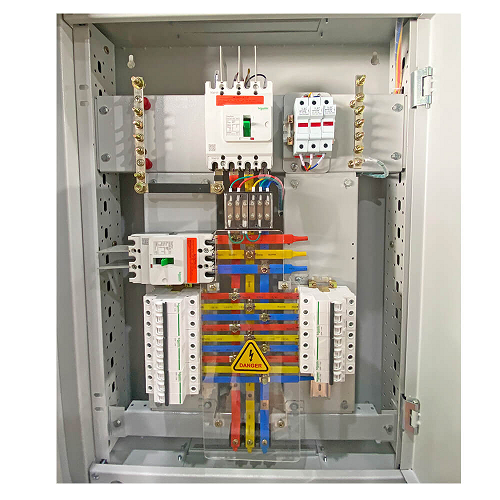

A. Tủ Điện Điều Khiển Riêng Cho Khu Vực Lò Nướng (Sub-Panel)

Không nên đấu trực tiếp lò nướng vào tủ điện tổng của tòa nhà. Cần bố trí một Tủ điện phụ (Sub-distribution Board) đặt ngay tại khu vực nướng bánh.

• Tủ điện phụ chứa 1 MCCB tổng cho cụm lò.

• Mỗi lò nướng (hoặc mỗi tầng lò) được cấp nguồn qua một MCB/RCBO bảo vệ riêng biệt bên trong tủ.

B. Hệ Thống Dây Tiếp Địa Chống Rò Điện

Lò nướng công nghiệp có công suất lớn và nhiều linh kiện kim loại.

• Bắt buộc phải đi dây tiếp địa riêng (PE - dây vàng xanh) có tiết diện tối thiểu bằng 1/2 tiết diện dây pha.

• Điện trở đất của hệ thống tiếp địa phải đạt < 4 Ohm (< 4 Ω) để loại bỏ hoàn toàn nguy cơ bị giật điện khi thợ bánh chạm tay vào vỏ lò inox.

C. Khảo Sát Dung Lượng Trạm Biến Áp & Hợp Đồng Điện Lực

Nhiều chủ tiệm bánh thuê mặt bằng dân dụng chỉ có sẵn công tơ điện 100 A / 3 pha. Khi đưa dàn lò nướng 40 - 50 kW cùng hệ thống tủ đông, tủ ủ, máy nhào bột vào vận hành, công tơ sẽ lập tức bị quá tải.

• Giải pháp: Cần tiến hành khảo sát trạm biến áp khu vực và xin nâng cấp công tơ điện sản xuất 3 pha với điện lực sở tại trước khi mua sắm thiết bị.

5. Dịch Vụ Tư Vấn Bản Vẽ M&E & Thi Công Lắp Đặt Tại IQL

Nhằm giúp khách hàng tối ưu chi phí và tránh tuyệt đối các sự cố về điện năng, IQL cung cấp giải pháp tư vấn hạ tầng kỹ thuật trọn gói:

1. Khảo sát hạ tầng thực tế: Đo đạc công suất trạm điện hiện hữu tại mặt bằng của khách hàng.

2. Thiết kế bản vẽ M&E (Điện - Cấp thoát nước - Thông gió): Cung cấp sơ đồ đi dây điện, vị trí đặt tủ điện, chọn tiết diện dây và công suất CB chuẩn xác cho từng loại lò.

3. Ghi chú điểm đấu nối kỹ thuật: Giúp đơn vị thi công xây dựng của khách hàng đi ngầm đường dây điện, ống nước đúng vị trí chân lò.

4. Thi công & Kiểm tra tải: Đấu nối thiết bị, đo dòng điện thực tế từng pha bằng Ampe kìm, kiểm tra mức độ cân pha trước khi nghiệm thu bàn giao.

6. Kết Luận

Tính toán hạ tầng điện đúng chuẩn không chỉ bảo vệ an toàn cho tính mạng con người và tài sản xưởng bánh, mà còn giúp các dòng lò nướng công nghiệp vận hành ổn định, bền bỉ và tiết kiệm điện năng tối đa.
